電參數測量 SINCE 1988

8961C2 8961F2

◆ 產品特點

8961C2/8961F2
●主要用于單相、三相發電機組的測量。可進行型式試驗、出廠檢測,并生成各種報表。
●上位機軟件功能強大,方便進行數據監測、控制測試過程。
項目/型號8961C28961F2
輸入單元三相三相
基本精度0.2級,± (讀數0.1%+量程0.1%)0.5級,± (讀數0.4%+量程0.1%)
測量帶寬5Hz-800Hz45Hz-65Hz
輸入量程交流 電壓:6.0-600V電流:5mA-5A(可擴展互感器)
直流 電壓:0.1-100V電流:20mA-20A
電壓:9.0V-600V
電流:5mA-5A(可擴展互感器)
測試參數

電壓U、電流I、 頻率f、 有功功率P、 無功功率Q、 視在功率S、 功率因數PF、

峰值電壓U±PK、 峰值電流I±PK、 峰值因數CF、電能累計E、 諧波失真、 諧波成分、效率等

電壓U、電流I、 頻率f、 有功功率P、功率因數PF、 峰值電壓U±PK、

峰值電流I±PK、 電能累計E、諧波失真、 諧波成分等

允許過載120%輸入量程120%輸入量程
采樣速率25000次/秒(3路電壓、3路電流同時采樣)8000次/秒(3路電壓、3路電流同時采樣)
諧波測量(20~65)Hz:三相1~128次諧波及總諧波;
(65~120)Hz:三相1~64次諧波及總諧波;
(120~420)Hz:三相1~32次諧波及總諧波;
(420~800)Hz:三相1~16次諧波及總諧波;
1-50次諧波及總諧波、精度等級:B級
顯示方式5.6寸大屏幕彩色液晶顯示七窗口 7段LED顯示
顯示更新1次/秒1次/秒
通訊接口標配接口:USB和RS232/485標配接口:RS232/485
工作環境溫度(0~40)℃
濕度(20%~75%)RH
大氣壓 (86~106)kPa
溫度(0~40)℃
濕度(20%~75%)RH
大氣壓 (86~106)kPa
整機功耗<10VA<10VA
儀表重量約4.0Kg約3.5Kg
整機功耗<10VA<10VA
工作電源AC 100V~265V,50/60HzAC 100V~265V,50/60Hz
DC 100-300V
外形尺寸寬*高*深(308*186*407)mm寬×高×深 (223.5×151.5×384)mm
開孔尺寸寬*高(296*166)mm寬×高(209x128)mm


產品應用



測試功能
測試功能測量參數
穩態測試電壓(U:V),電流(I:A),有功功率(P:W),功率因數(PF),視在功率(S:VA),無功功率(Q:Var), 有功電能(Ep:W·h), 無功電能(Eq:Var·h)。
波形全部波形,電壓波形,電流波形,分相波形,波形數據:電壓調制率,電壓峰值Upk,電壓波峰系數Ucf,電壓畸變率,電流峰值Ipk,電流波峰系數Icf。
諧波電壓總諧波(波形畸變率),電流總諧波;諧波棒形圖,電壓偏離系數;
電壓電流分次諧波(工頻128次,中頻32次);電話諧波因數(工頻)。
不平衡度電壓不平衡度,三相電壓基波數據,零序電壓,負序電壓,正序電壓;
電壓角度,電流角度,相角度;相量圖。
整定測試電壓整定上升范圍,相對的電壓整定上升范圍;
電壓整定下降范圍,相對的電壓整定下降范圍;
頻率整定上升范圍,相對的頻率整定上升范圍;
頻率整定下降范圍,相對的頻率整定下降范圍。
波動測試波動電壓最大值,小值,穩態電壓偏差;
波動頻率最大值,小值,穩態頻率帶。
突加測試加載時下降的最低瞬時電壓,瞬態電壓偏差,負載增加后的電壓恢復時間;
(加 載)加載時下降的最低瞬時頻率,瞬態頻率偏差,負載增加后的頻率恢復時間。
突卸測試卸載時上升的最高瞬時電壓,瞬態電壓偏差,負載減少后的電壓恢復時間;
(減 載)卸載時上升的最高瞬時頻率,瞬態頻率偏差,負載減少后的頻率恢復時間。
錄波三相電壓,三相電流同時錄波。
四種錄波模式:25600點/秒,12800點/秒, 6400點/秒,3200點/秒。

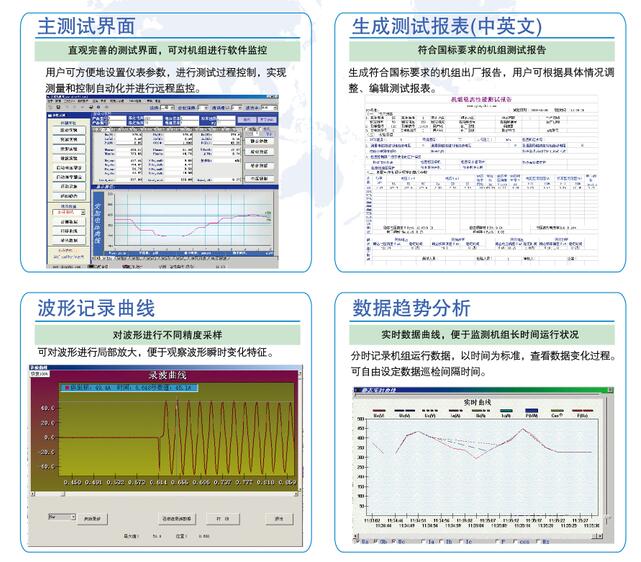

利用計算機對儀器進行控制并觀看數據,并生成國標要求的報表

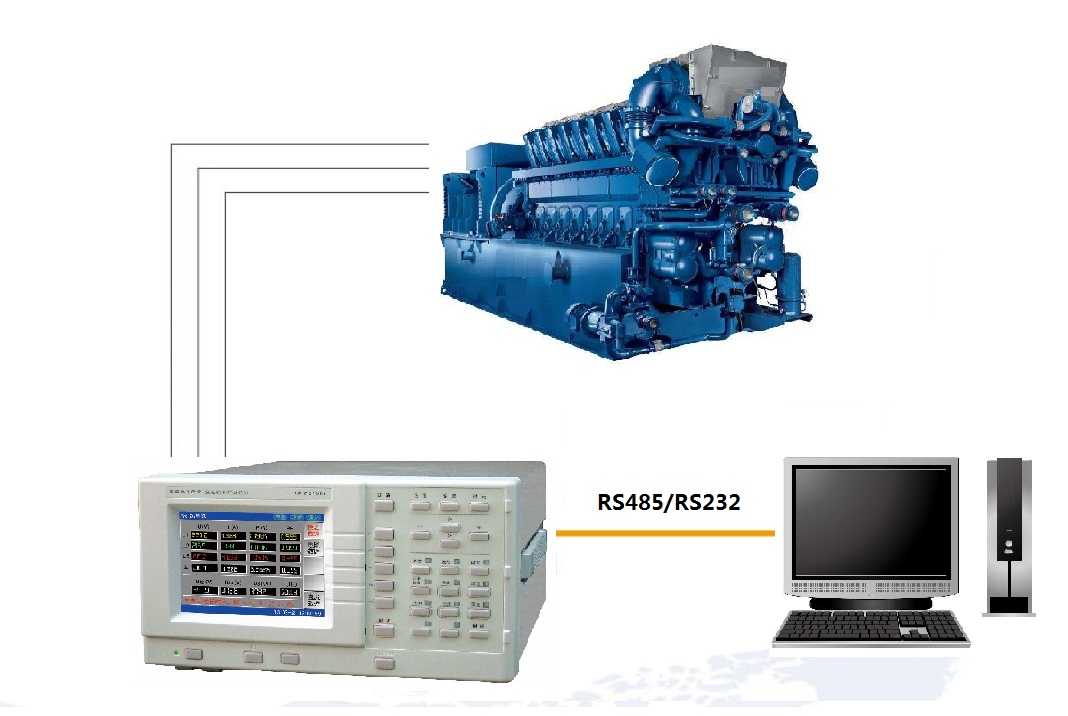

測試系統

具有光電隔離RS485和RS232串口通訊功能, 一臺計算機可以與32臺儀表同時通訊,串口功能強大,不僅可以召測所有穩態參數,還能召測突加、突卸、電壓、電流、頻率曲線,及電壓、電流諧波曲線及諧波含量。與上位計算機配合使用, 臺發電機專用測試儀基本上可以將發電機所有的電參數測量完成。
