8962A1功率分析儀UPS電源輸出測試案例介紹

前言

隨著計算機應用系統對電源的要求越來越高UPS日益受到重視，并逐漸發展成為一種具有穩壓、穩頻、濾波、抗電磁和射頻干擾、防電壓沖浪等功能的電力保護系統。尤其是在電網的線路及供電質量不太高、抗干擾的技術落后，同時計算機系統對電源的要求又比較高的情況下，UPS的作用就顯得更加明顯。為助力國內UPS電源制造企業產品升級，我們推出相繼推出89XX系列儀表，以便提供更高效、精準、更具性價比的產品。但面臨很多用戶對不能同時兼顧輸入輸出測試的困擾，青智公司推出了8962A1多通道功率分析儀，以滿足客戶多通道搭配使用的需求。

測試方案介紹

測試UPS的主要目的是鑒定UPS的實際技術指標能否滿足使用要求。UPS的測試一般包括動態測試和穩態測試兩類。

穩態測試是在空載、50％額定負載以及100％額定負載條件下，測試輸入、輸出端的各相電壓、線電壓、空載損耗、功率因數、效率、輸出電壓波形、失真度及輸出電壓的頻率等。

動態測試一般是在負載突變(一般選擇負載由0％—100％和由100％-0％)時，測試UPS輸出電壓波形的變化，以檢驗UPS的動態特性和能量反饋通路 。

針對以上需求，8962A1提供了專業、準確、高性能的測試反饋。

效率測試

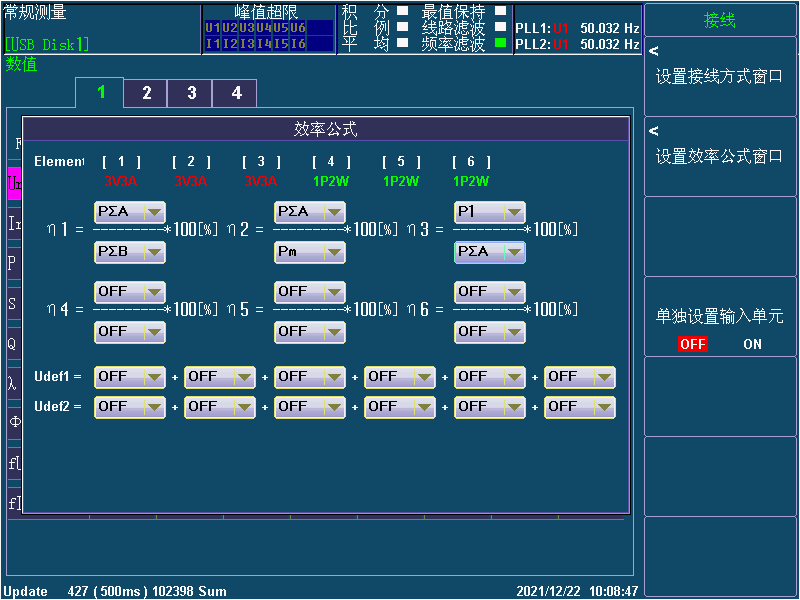

轉換效率是電源最重要的技術指標之一，8962A1功率分析儀最高可配備6通道功率板卡，搭配效率公式自定義功能，可同時對整機效率與局部效率同時測試。

波形顯示

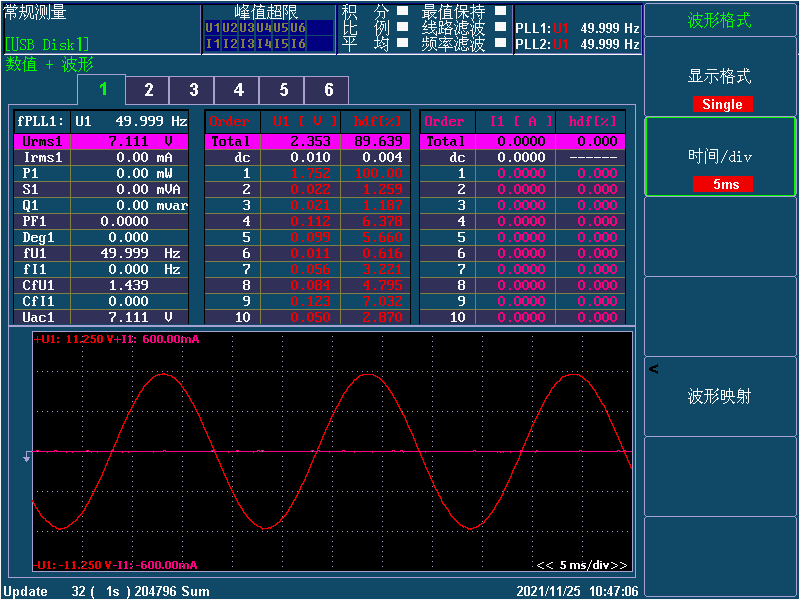

波形數據能直觀的反應出電壓的的波動情況。在測試過程中，需要對電壓波形做實時的查看分析，8962A1提供了200K/S的采樣速率，能夠更準確的捕捉波形數據變化。

諧波測試

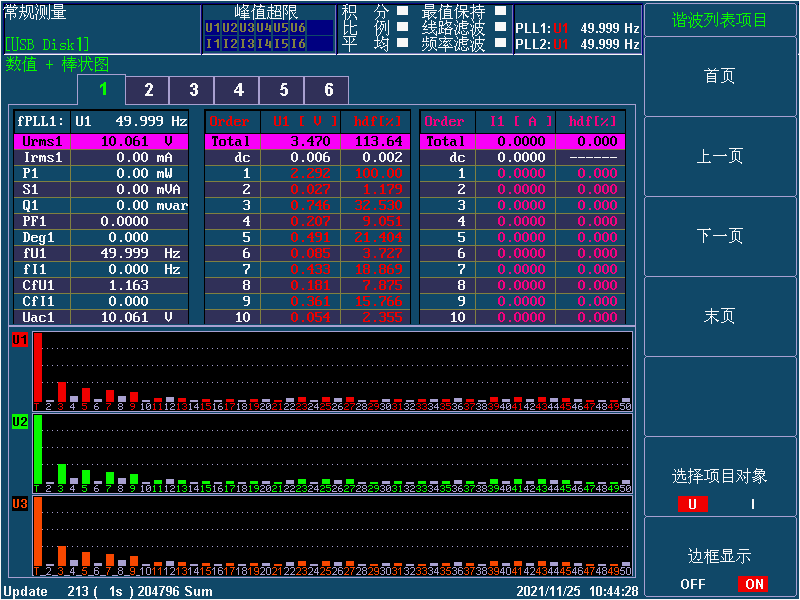

過量諧波會對電網造成污染，因此必須對電源這類非線性負載進行諧波測試。8962A1功率分析儀可以測量高達500次諧波，并有多種組合顯示方式能同時顯示各次諧波含量，用戶可在菜單中打開查看任一次諧波數值的功能，通過此功能，用戶可以查看每一次諧波的數值。充分滿足逆變器輸出電壓電流的THD值、諧波、間諧波、高次諧波的測試需求。

三相不平衡度測試

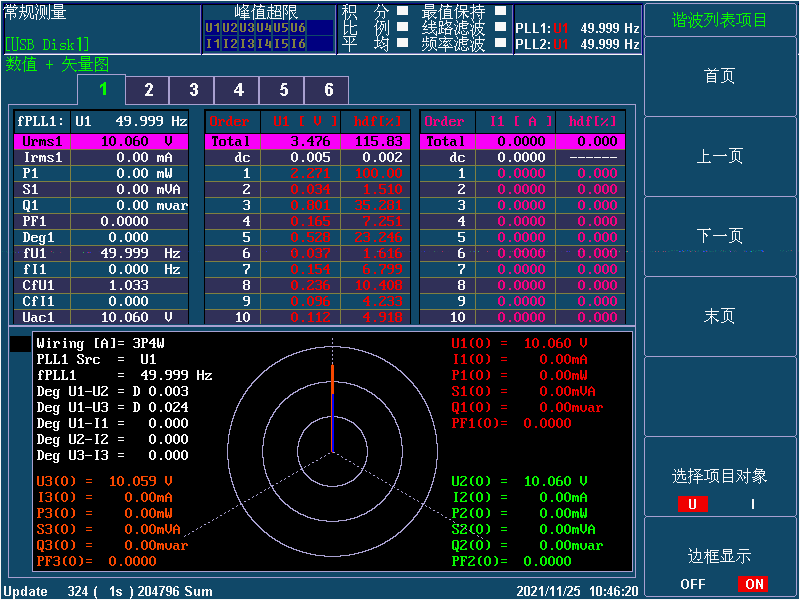

三相不平衡會引發線路損耗上升、用電設備工作異常等危害，是衡量電能質量的重要指標。8962A1功率分析儀的向量功能可以繪制電壓的向量關系，可以同步、實時、準確的評估并計算出接線組的負序分量、負序不平衡度等參數。

待機功耗測試

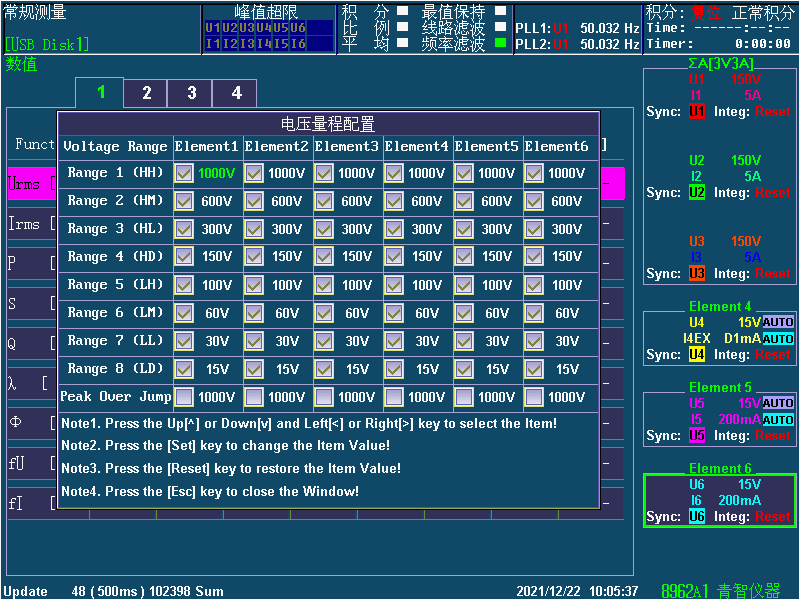

能源之星、SPECpower等國際標準都對電器設備的待機功耗進行了規定，因此對電源的待機功耗測試不可或缺。在輸出空載狀態下，調整輸入電壓從最小允許值到最大允許值，利用8962A1功率計可快速測算出待機功耗。 8962A1功率分析儀最小電壓量程為15V，電流量程為500mA，對于小電流測量依然可以做到游刃有余。
